          YJD1-M消防應急照明燈故障維修檢測基本要求

          作者:北京億杰消防工程有限公司?? 添加時間:2020-04-07 20:37:03

          YJD1-M消防應急照明燈故障維修檢測基本要求

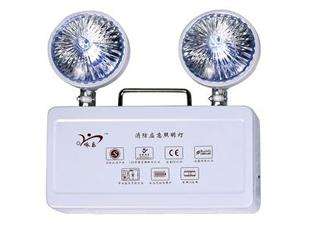

          YJD1-M消防應急照明燈采用4Ah、6V酸堿免維護蓄電池作為備用電源,使用時其220V交流電源插頭始終插在電源插座上。有220V交流電源時,外電源給蓄電池充電;停電時,自動轉為蓄電池放電狀態,兩只5W、6V的照明燈點亮,其照明時間≥95分鐘。

          當220V交流電源供電正常時,220V交流電源經變壓器B1降壓,在其次級輸出11.7V交流電壓,由D1-D4全波整流、C1濾波后得到13V左右的直流電壓。該電壓經R3、Q1、D6給蓄電池充電。Q1的b極接有穩壓二極管DZ1,電阻R4既是Q1b極的偏流電阻,又是DZ1的限流電阻,使Q1b極電壓約為8.9V。這樣充電電壓*高約為7.7V,其充電電流隨著蓄電池的電壓而變化,電壓越低充電電流越大,反之越小。在充電狀態,Q2飽和導通,Q3由于D7、R10的作用而截止,Q4也截止、所以照明燈Z1、Z2不亮。

          當220V交流電源因故停電時,變壓器B1次級無輸出,電路中直流13V電壓消失,D7正極無電壓,由于Q2斷電前處于飽和導通狀態,所以Q3立刻由截止轉為導通,Q4 b極電位升高,Q4也隨著導通,照明燈Z1、Z2點亮。Q4導通后,Q4 c極為低電位,由于R11跨接在Q4 c極與Q3M及之間,Q3b極電位下降,維持Q3的導通狀態,照明燈一直點亮。紅色指示燈(red)為充電指示燈,綠色指示燈(green)為主電源指示燈。紅燈亮,則表示蓄電池正在充電,綠燈亮,則表示交流220V電源、13V直流與Q1電路有電。ON、OFF為照明燈的開關按鈕,220V交流電源停電時,可通過此兩按鈕打開或關閉照明燈。

          檢修該型應急照明燈時,可先觀察兩指示燈的狀態。交流220V供電正常時,綠色指示燈直亮;蓄電池允申紅色指示燈也應亮。如綠色指示燈不亮,則應檢查變壓器B1次級是否有11.7V交流電壓輸出,電容C1兩端是否有13V左右直流電壓,Q1e極有無7V壽右電壓,如無電壓,則應檢查相血元件。檢修中,可斷開蓄電池一端。測量應急照明燈的開路充電電壓與短路充電電流(正常電壓約為7.7V,允電時電流為450mA左右)。如電壓過高,則應檢查Q1是否擊穿短路,DZ1、R14是否開路。過高的充電電壓,將造成蓄電池過充電,使蓄電池過早損壞。

          交流220V電源停電時,照明燈不亮,則應重點檢查三極管Q2、Q3、Q4電路,并應檢查蓄電池是否老化。應急照明燈正常工作時,其三極管各極的工作電壓如附表所示(用MF47型萬用表在路測得)。
